ZBG型周边传动刮泥机
  • ZBG型周边传动刮泥机
    用途:水处理
    设备类型: 分离设备

产品详情

一、用途

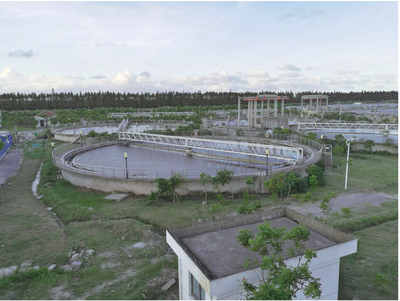

   ZBG型周边传动刮泥机适用于中心进水、周边出水、中心排泥的中、大型池径的辐流式沉淀池;主要用于城镇污水处理厂初沉池内排泥,该设备于2002年取得建设部科技成果推广项目证书。

二、结构及工作原理
  该设备采用周边传动,污水从池中心的进水管流入,经稳流筒扩散后,均匀地向周边呈辐射状流出,呈悬浮状的污泥经沉淀后沉积于池底,驱动装置驱动工作桥架沿周边旋转,并带动刮臂及刮泥板转动,将污泥从池周刮向中心集泥槽后,靠池内静水压由排泥管排出池外,水面的浮渣通过撇渣装置撇向池边,再由刮渣耙刮进排渣斗内排出池外;而上清液则通过三角形出水堰板溢入出水槽内排出。

三、主要特点
  1、工作桥可采用半桥式或全桥式,其材质可采用碳钢、不锈钢或铝合金等;
  2、驱动装置采用轴装式斜齿轮减速机与主动滚轮直联传动,结构紧凑,机械效率较高;
  3、刮板以对数螺旋线轨迹集泥,连续性好、集泥的效率较高;
  4、当池底坡度为1:10,可减小刮泥时的阻力;
  5、设置机械和电气双重过载保护,运转安全可靠;
  6、设备操作简便,可直接就地/远程控制设备的运行。

四、型号说明
  ZBG-□
  周边传动刮泥机 - 池径Φ(m) - I为半桥式、II为全桥式
