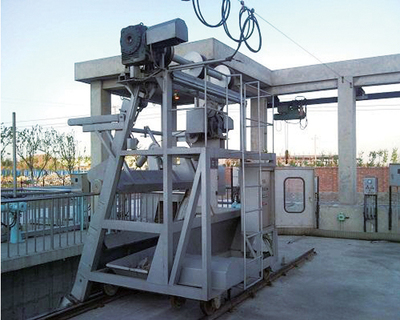

YLZ型台车式移动格栅除污机
  • YLZ型台车式移动格栅除污机
    用途:水处理
    设备类型: 分离设备

产品详情

一、用途
   YLZ型台车式移动格栅除污机是我公司为满足大流量、宽渠道的清除需求,在原LZ型钢丝绳式格栅除污机的基础上设计的可水平移动的新机型;它适用于进水渠道较宽的自来水厂、大型雨、污水提升泵站、污水处理厂、电厂进水口等处,依次去除水体中的漂浮垃圾和杂物,保护后续工艺设备的安全运行。

二、结构及工作原理
  该设备采用三索钢丝绳牵引式、台车移动式,同样由耙斗和固定栅条组成过水栅面,当污水流经栅面,大于栅隙的杂物被拦截;格栅轧轨器牢固地固定在工作平台一侧,耙斗待命时,停在工作平台以上;启动运行按钮,行走电机驱动移动台车沿钢轨移动到第1个工位后,由预设的定位装置来确定其定位精度,定位时小车两侧与耙斗导轨对齐,轧紧轧轨器,此时小车准确定位,其定位精度不大于2.0mm;耙斗下降,然后翻耙电机工作使耙斗张开,当耙斗下降至最底位置时,升降电机停止工作,间隔数3秒(可调)后,由翻耙电机工作,使耙斗插入水下栅条内,使其啮合,此时,升降电机再次工作,将耙斗沿栅条、托渣挡板提升至卸污口,由预设的刮扫器将污物刮入压榨机或垃圾桶内外运,每清捞1次(可调)移动1个工位宽度,第2个仓位的工作程序过程与前个工位相同;直到N个工位清污完毕后,预先程序使移动台车返回至出发始端,从而完成1个工作周期。

三、主要特点
  1、框架结构独特,采用分体式,下部为栅片组固定在渠道内,每组栅片组两侧均设有导轨,上部移动台车在行走电机的驱动下平稳在路轨上行驶;
  2、耙斗采用专用的大容量、重载型的“抓斗式”,它通过两侧的滚轮导向和钢丝绳牵引保证其运行平稳;
  3、在上机架上设有卸料刮板,可有效地将耙斗内的污物刮至卸料口排出,卸料干净彻底;
  4、台车的行走、耙斗的升降及开合为三个独立的驱动系统,在电气系统的控制下按设置的程序运行;
  5、移动台车上设有限位装置、定位机构和与感应开关,以保证定位准确,其定位误差±2mm;整机结构紧凑,并在适当的位置均安装传感器,运行安全可靠。
  6、设备操作简便,可直接就地/远程控制设备的运行;
  7、本机采用移动电缆配电,取代以前用过的电缆卷筒,具有美观大观,操作简便,并减少了工作载荷,同时使用效果较好,避免出现电缆跑偏、乱卷等情况,从而减少了设备故障率。

四、型号说明
  YLZ-□-□
  台车式移动格栅除污机 - 设备宽度B(mm) - 工位数X(个)
